مقدمه
تابلو برق یکی از مهم‌ترین و حیاتی‌ترین اجزای هر سیستم برق‌رسانی است که نقش اصلی آن، توزیع انرژی الکتریکی، حفاظت از مدارها، و کنترل تجهیزات الکتریکی می‌باشد. تابلو برق‌ها در محیط‌های مختلفی از جمله صنایع بزرگ، کارگاه‌های تولیدی، ساختمان‌های مسکونی و تجاری استفاده می‌شوند. با توجه به پیچیدگی‌های نصب و خطرات احتمالی در صورت نصب نادرست، آشنایی با مراحل نصب و راه‌اندازی آن امری ضروری است. در این مقاله به صورت گام‌به‌گام با فرآیند طراحی، نصب، نصب تابلو برق صنعتی ، سیم‌کشی و تست تابلو برق آشنا می‌شویم.
انواع تابلو برق
تابلو های برق بسته به کاربرد و میزان ولتاژی که با آن سروکار دارند، به انواع مختلفی تقسیم می‌شوند :
تابلو برق فشار ضعیف : این نوع تابلوها برای سیستم‌های با ولتاژ پایین (زیر ۱۰۰۰ ولت) استفاده می‌شوند. کاربرد آن‌ها در ساختمان‌های مسکونی، تجاری و برخی صنایع سبک است.
تابلو برق فشار متوسط : برای انتقال و توزیع برق در سیستم‌های ولتاژ متوسط (۱ تا ۳۶ کیلوولت) استفاده میشود. این نوع تابلوها معمولاً در پست‌های برق و واحدهای صنعتی بزرگ دیده می‌شوند.
تابلو برق فشار قوی : در نیروگاه‌ها، ایستگاه‌های انتقال برق و صنایع بزرگ استفاده میشود. این تابلوها برای ولتاژهای بالا طراحی شده‌اند و نیاز به تجهیزات بسیار تخصصی دارند.

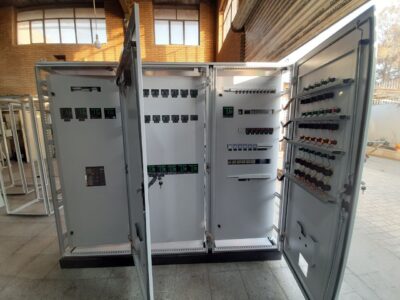

تابلو برق صنعتی و تابلو برق خانگی : تابلوهای برق صنعتی معمولاً برای کنترل و توزیع برق در محیط‌های بزرگ صنعتی، کارخانجات، و کارخانه‌های تولیدی استفاده می‌شوند. این تابلوها معمولاً به سیستم‌های کنترل پیچیده و تجهیزات حفاظتی پیشرفته مجهز هستند که توانایی مدیریت بارهای سنگین و شرایط کاری خاص را دارند. به همین دلیل، این نوع تابلوها نیاز به طراحی دقیق و استفاده از قطعات با کیفیت بالا دارند تا عملکرد سیستم برق را در شرایط مختلف به درستی حفظ کنند.

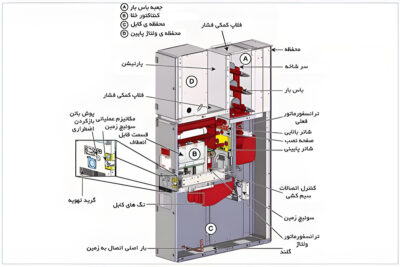

اجزای اصلی تابلو برق
برای شناخت بهتر تابلو برق ، لازم است با اجزای داخلی آن آشنا شویم:
کلیدها و قطع‌کننده‌ها : از جمله کلید مینیاتوری (MCB)، کلید محافظ جان (RCD) و کلید اتوماتیک که برای کنترل جریان و حفاظت از مدار در برابر اتصال کوتاه و اضافه بار استفاده می‌شوند.
فیوزها و محافظ‌ها : قطعاتی هستند که در برابر افزایش ناگهانی جریان واکنش نشان می‌دهند و با قطع مدار از آسیب به تجهیزات جلوگیری می‌کنند.
شینه‌ها و باس‌بارها: وظیفه انتقال جریان از ورودی تابلو به اجزای مختلف داخلی را دارند. شینه‌ها معمولاً از جنس مس یا آلومینیوم هستند.
رله‌ها و کنتاکتورها: برای کنترل عملکرد تجهیزات برقی مانند موتورها، پمپ‌ها و فن‌ها کاربرد دارند. کنتاکتورها در مدار قدرت و رله‌ها در مدار فرمان مورد استفاده قرار می‌گیرند.
تجهیزات حفاظتی و کنترلی: شامل انواع ترموستات، تایمر، کنترل پنل، آمپرمتر، ولت‌متر و سایر وسایل اندازه‌گیری و کنترلی است.
استانداردها و نکات ایمنی در نصب تابلو برق
یکی از مهم‌ترین موارد در نصب تابلو برق ، رعایت استانداردها و نکات ایمنی است :
استانداردهای بین‌المللی و داخلی: استاندارد IEC 61439 یکی از معتبرترین استانداردهای بین‌المللی در این حوزه است. در ایران نیز استاندارد ISIRI 11024 برای طراحی و نصب تابلو برق‌ها استفاده میشود.
اقدامات ایمنی قبل از نصب: قبل از شروع کار باید برق به‌طور کامل قطع شده و اطمینان از نبود ولتاژ در مدار حاصل شود. استفاده از ابزارهای عایق، پوشیدن تجهیزات ایمنی فردی مانند دستکش عایق و کفش ایمنی الزامی است.
چک‌لیست بررسی تجهیزات: باید تمام تجهیزات قبل از نصب بررسی شده و از سلامت فنی آن‌ها اطمینان حاصل شود. شماره‌گذاری سیم‌ها و بررسی سفت بودن ترمینال‌ها از اقدامات مهم پیش از نصب است.
مراحل نصب و راه‌اندازی تابلو برق
طراحی و نقشه‌کشی تابلو برق نخستین گام در نصب تابلو برق، طراحی مناسب آن است. مهندس برق با توجه به نیاز پروژه، مقدار جریان و نوع مصرف‌کننده‌ها، تجهیزات مناسب را انتخاب کرده و سپس نقشه مدار قدرت و فرمان را طراحی می‌کند. این نقشه‌ها معمولاً با نرم‌افزارهایی مثل EPLAN یا AutoCAD Electrical تهیه می‌شوند.

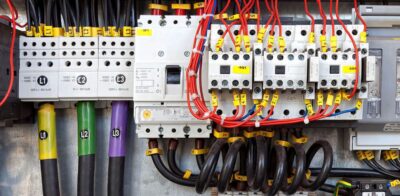

مونتاژ و سیم‌کشی تابلو برق در این مرحله، اجزای مختلف داخل تابلو طبق نقشه نصب می‌شوند. سپس کابل‌کشی و سیم‌کشی با توجه به نقشه انجام شده و از کابل‌ها با ضخامت و رنگ‌بندی مناسب استفاده میشود. اتصالات بین تجهیزات بررسی شده و شینه‌های فاز، نول و ارت به درستی نصب می‌گردند.
تست و راه‌اندازی تابلو برق پس از اتمام مونتاژ، نوبت به تست می‌رسد. تست‌هایی شامل بررسی ولتاژ و جریان، تست عایق‌بندی، تست اتصال ارت و بررسی عملکرد تجهیزات حفاظتی انجام میشود. بعد از اطمینان از عملکرد صحیح و درست تمام قسمت ها، تابلو برق وارد مدار میشود و راه‌اندازی می شود .
مشکلات رایج و نحوه رفع آن‌ها
اتصالات ضعیف : یکی از رایج‌ترین مشکلات است که باعث افزایش مقاومت، گرم شدن و حتی آتش‌سوزی میشود. برای برطرف شدن مشکل ، باید تمام ترمینال ها محکم بسته شوند .
خرابی فیوزها و کلیدها : در اثر نوسانات شدید یا بار بیش از حد ممکن است دچار خرابی شوند. تعویض با نمونه‌های استاندارد توصیه میشود.
ایجاد نویز و تداخل: معمولاً به دلیل سیم‌کشی نامناسب یا استفاده از تجهیزات بی‌کیفیت ایجاد میشود. استفاده از فیلتر یا جداسازی مسیرهای قدرت و کنترل می‌تواند راه‌حل مناسبی باشد.
نتیجه‌گیری و توصیه‌های نهایی
نصب تابلو برق فراتر از یک فرآیند فنی ساده است و نیازمند دقت بالا، دانش فنی مناسب و رعایت استانداردها می‌باشد. انتخاب تجهیزات باکیفیت، طراحی صحیح و اجرای دقیق مراحل نصب می‌تواند منجر به عملکرد پایدار و ایمن سیستم برق شود. توصیه میشود برای پروژه‌های بزرگ از متخصصان خبره استفاده شود و عملیات نصب تحت نظارت مهندسان برق انجام گیرد.
