مقایسه کامل کلیدهای MCB، MCCB و MPCB

مقایسه تخصصی کلیدهای MCB، MCCB و MPCB بررسی کاربرد ها و تفاوت‌ ها

مقدمه

در طراحی و اجرای تابلو برق صنعتی یا ساختمانی، انتخاب تجهیزات مناسب اهمیت زیادی دارد. یکی از مهم‌ ترین اجزای تابلو برق، کلیدهای حفاظتی هستند که وظیفه دارند مدارهای الکتریکی را در برابر خطراتی مانند اتصال کوتاه، جریان اضافه و افزایش ناگهانی ولتاژ محافظت کنند. در میان انواع این کلید ها، کلیدهای MCB، MCCB و MPCB کاربرد گسترده‌ ای دارند و انتخاب بین آن‌ ها می‌تواند بر عملکرد سیستم و ایمنی آن تأثیر مستقیم بگذارد. در این مقاله با هدف آموزش و راهنمایی تخصصی، به مقایسه جامع این سه نوع کلید، ویژگی‌ ها، کاربرد ها و تفاوت‌ های اساسی بین آن‌ ها می‌پردازیم. این مطلب برای مهندسین برق، تکنسین‌ های نصب تابلو برق، و علاقه‌مندان به طراحی سیستم برق صنعتی تهیه شده است.

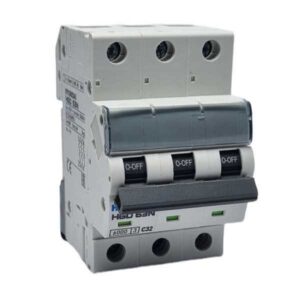

کلید MCB چیست؟

کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از رایج‌ترین تجهیزات حفاظتی در تابلو برق فشار ضعیف است. این نوع کلید برای حفاظت مدار در برابر جریان‌های اضافی و اتصال کوتاه طراحی شده و به طور گسترده در ساختمان‌ های مسکونی، اداری و صنعتی سبک استفاده می‌شود.

ویژگی‌ های کلید MCB:

جریان نامی: معمولاً بین ۶ تا ۱۲۵ آمپر

حفاظت حرارتی (در برابر اضافه بار) و مغناطیسی (در برابر اتصال کوتاه)

ابعاد کوچک، مناسب برای نصب در تابلوهای فشرده

قطع سریع مدار برای جلوگیری از آسیب به سیم‌ کشی تابلو برق و تجهیزات متصل



کاربرد ها :

سیستم‌ های روشنایی و پریزها در تابلو برق ساختمان

تابلو برق فشار ضعیف برای مصرف خانگی و اداری

حفاظت در مدارهای کنترلی سبک و تابلو برق صنعتی کوچک

این جور کلید MCB به دلیل قیمت مناسب، دسترسی بالا و نصب آسان، گزینه مناسبی برای پروژه‌هایی با نیاز جریان پایین و حفاظت ابتدایی محسوب می‌شود.

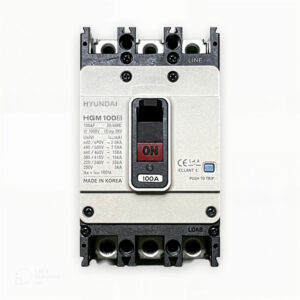

کلید MCCB چیست؟

کلید MCCB (Molded Case Circuit Breaker) نوعی قطع‌ کننده مدار با ظرفیت بالا است که در تابلو برق صنعتی، تابلوهای توزیع و پروژه‌های بزرگ‌تر استفاده می‌شود. این کلید برای حفاظت مدار هایی با جریان بالا و حساسیت بیشتر طراحی شده و امکانات متنوعی در تنظیم جریان قطع‌شونده دارد

ویژگی‌ های کلید MCCB :

محدوده جریان: ۶۳ تا ۲۵۰۰ آمپر

حفاظت حرارتی، مغناطیسی و در برخی مدل‌ ها حفاظت الکترونیکی

قابلیت تنظیم جریان قطع و حساسیت‌های حفاظتی

مناسب برای استفاده به عنوان کلید اصلی در تابلو برق صنعتی



کاربردها:

تابلو برق کارخانه‌ها و کارگاه‌های صنعتی بزرگ

ورودی اصلی تابلو برق فشار متوسط

پروژه‌هایی با مصرف بالا و نیاز به حفاظت دقیق‌تر

کلید مینیاتوری MCCB به دلیل مقاومت بالا در برابر شرایط سخت محیطی، مناسب برای سیستم‌ های برق با پیچیدگی و توان بالا است.

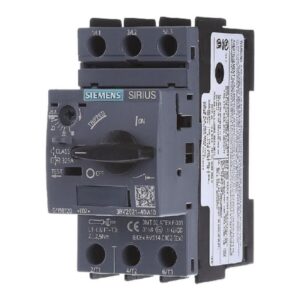

کلید MPCB چیست؟

MPCB (Motor Protection Circuit Breaker) برای حفاظت از موتور های الکتریکی طراحی شده و به گونه‌ ای ساخته شده که در برابر جریان‌ های هجومی هنگام راه‌ اندازی، اتصال کوتاه، افت ولتاژ و قطع فاز مقاومت کند. این کلید یکی از مهم‌ ترین تجهیزات تابلو برق صنعتی است که برای حفاظت تخصصی موتور به کار می‌رود.

ویژگی‌ های کلید MPCB :

جریان نامی: از ۰.۱ تا ۱۰۰ آمپر (بسته به ظرفیت موتور)

قابلیت تنظیم جریان حفاظت بر اساس جریان نامی موتور

دارای حفاظت در برابر اضافه بار، اتصال کوتاه، قطع فاز و افت ولتاژ

قابلیت اتصال مستقیم به موتور در تابلو برق صنعتی



کاربرد ها:

تابلو برق کنترل موتور (MCC)

موتور های پمپ، فن، کمپرسور و تجهیزات دوار

صنایع غذایی، دارویی، معدنی و سایر فرآیندهای وابسته به موتور

استفاده از کلید MPCB باعث کاهش خطر آسیب به سیم‌ پیچ موتور و افزایش طول عمر سیستم‌ های الکتریکی صنعتی می‌شود.

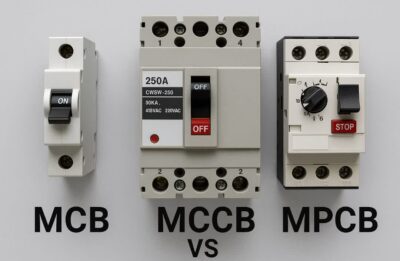

مقایسه جامع کلیدهای MCB، MCCB و MPCB / تیواکو

MPCB	MCCB	MCB	ویژگی / نوع کلید
0.1  تا 100A	63 تا 2500A	6 تا 125A	محدوده جریان
موتور محور چند منظوره	حرارتی / مغناظیسی الکترونیکی	حرارتی مغناطیسی	نوع حفاظت
دارد	دارد	ندارد	قابلیت تنظیم
حفاظت تخصصی موتور	تابلو برق صنعتی سنگین	روشنایی / پریز / ساختمان	کاربرد اصلی
بالا	بالا	متوسط	مقاومت محیطی
متوسط	بالا	پایین	قیمت نسبی
متوسط	بزرگ تر از MCB	کوچک	اندازه فیزیکی

نحوه انتخاب کلید مناسب برای تابلو برق در هنگام انتخاب کلید مناسب برای تابلو برق صنعتی یا ساختمانی،

باید موارد زیر را در نظر گرفت:

نوع بار:  اگر بار شما یک موتور است، کلید MPCB بهترین انتخاب است. برای مدار روشنایی یا پریزها، از MCB استفاده کنید. اگر با بار سنگین و نیاز به جریان بالا مواجه‌اید، MCCB پیشنهاد می‌شود.



محدوده جریان مصرفی: هر کلید برای محدوده مشخصی از جریان طراحی شده است.



استاندارد تابلو برق: استانداردهای نصب تابلو برق مانند IEC 60947 برای MCCB و MPCB، و IEC 60898 برای MCB باید رعایت شوند.



مکان نصب: شرایط محیطی، دمای اطراف، وجود گرد و غبار یا رطوبت می‌تواند در انتخاب نوع کلید مؤثر باشد.



نتیجه گیری

نتیجه‌گیری و توصیه‌ های نهایی همان‌ طور که دیدید، تفاوت بین کلیدهای MCB، MCCB و MPCB در ساختار، عملکرد، کاربرد و قیمت بسیار مهم است. انتخاب صحیح این تجهیزات تأثیر زیادی در عملکرد، ایمنی و طول عمر سیستم برق صنعتی خواهد داشت. کلید MCB مناسب تابلو برق ساختمان و مصارف خانگی است. MCCB در تابلو برق فشار متوسط و صنعتی کاربرد دارد. MPCB نیز بهترین گزینه برای حفاظت از موتور های الکتریکی است.



برای بررسی مشخصات فنی و خرید آنلاین انواع کلید حفاظتی تابلو برق از جمله MCB، MCCB و MPCB، می‌توانید به فروشگاه تجهیزات برق صنعتی تیواکو مراجعه کنید.



پرسش‌ های متداول (FAQ)

کلید MPCB چیست و چه مزیتی دارد؟

MPCB برای حفاظت از موتور طراحی شده و از تجهیزات موتور خانه در برابر جریان هجومی و اتصال کوتاه محافظت می‌کند.



آیا کلید MCCB بهتر از MCB است؟

بستگی به نوع کاربرد دارد؛ MCCB برای جریان بالا و صنایع سنگین مناسب‌ تر است.



چرا نمی‌توان از MCB به‌ جای MPCB استفاده کرد؟

چون MCB جریان هجومی راه‌ اندازی موتور را نمی‌تواند تحمل کند و باعث قطع بی‌ مورد می‌شود.



از کجا بفهمم کدام کلید برای پروژه من مناسب است؟

با بررسی نقشه‌ کشی تابلو برق، نوع بار، جریان مصرفی و شرایط محیطی.
