آموزش مونتاژ تابلو برق

راهنمای جامع مونتاژ تابلو برق : مراحل ، نکات ایمنی و استانداردهای صنعتی

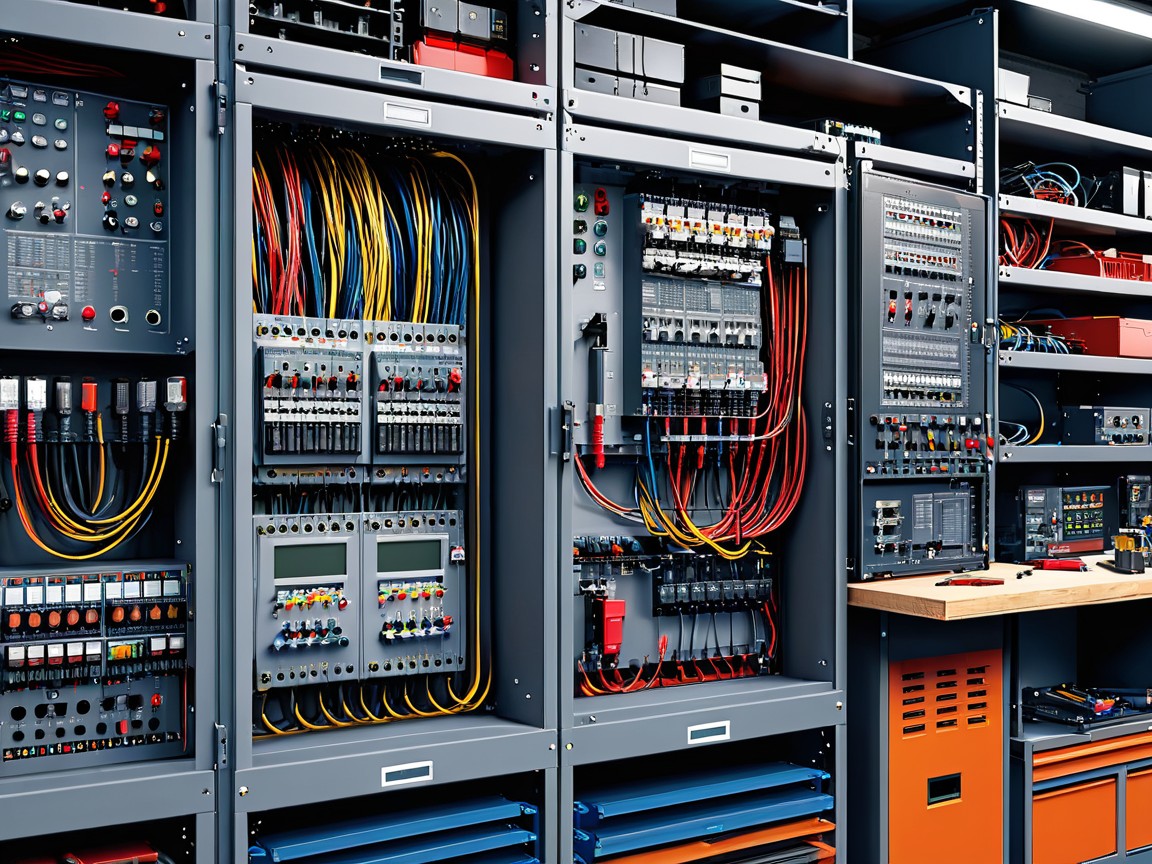

مونتاژ تابلو برق یکی از مراحل اساسی در اتوماسیون صنعتی است که به توزیع و کنترل انرژی الکتریکی در صنایع مختلف کمک می‌کند . این فرآیند ، به ویژه در کارخانجات و تأسیسات بزرگ ، بسیار مهم است زیرا از تابلوهای برق برای حفاظت از سیستم‌ها ، مدیریت جریان انرژی و ایمنی استفاده می‌شود. در این مقاله ، مراحل مختلف مونتاژ تابلو برق ، نکات ایمنی مونتاژ تابلو برق ، تجهیزات مورد نیاز (اجزی تابلو) و استاندارد های مونتاژ تابلو برق صنعتی مربوطه را بررسی می‌کنیم.

·        مراحل مونتاژ تابلو برق از طراحی تا نصب

مونتاژ تابلو برق یک فرآیند پر از چالش است که نیاز به دقت بالایی دارد . این مراحل به ترتیب از طراحی، نصب تجهیزات، سیم‌کشی و تست عملکرد تابلو برق آغاز می‌شود . در ادامه ، مراحل مختلف را با دقت بیشتری توضیح خواهیم داد.

1 . طراحی و نقشه‌کشی تابلو برق

اولین مرحله از فرآیند مونتاژ تابلو برق طراحی و نقشه‌کشی و تابلو برق است . در این مرحله ، مهندسین و طراحان باید تابلو را بر اساس نیازهای سیستم و مشخصات فنی طراحی کنند . طراحی صحیح تابلو برق ، می‌تواند باعث جلوگیری از مشکلات و خطرات ناشی از  اتصالات اشتباه  ، افزایش بار بیش از حد ، خرابی تجهیزات و حتی آتش سوزی های احتمالی آینده شود و کارکرد سیستم را بهینه کند . این امر همچنین موجب افزایش ایمنی و بهره وری سیستم های الکتریکی در محیط های صنعتی و تجاری خواهد شد .

پس از انجام مراحل اولیه از طراحی تابلو برق ،  از نرم‌افزارهای معتبر  مانند AutoCAD و EPLAN برای طراحی و ترسیم  دقیق نقشه ها و برنامه ریزی دقیق مدار ها استفاده میکنیم .

این ابزار ها امکان ایجاد طراحی های دقیق و بهینه را فراهم می آورند و کمک میکنند تا تمامی جزئیات و اتصالات به درستی برنامه ریزی شود . استفاده ازین نرم افزار ها باعث بهبود کیفیت طراحی و کاهش خطاهای انسانی میشود .

برای طراحی صحیح تابلو ، باید ابتدا نیازهای برق و توان مصرفی هر بخش از سیستم بررسی و شبیه ‌سازی شوند . به عنوان مثال ، میزان مصرف برق هر دستگاه ، دستگاه‌ های حفاظتی مورد نیاز ، و همچنین مشخصات فنی تجهیزات باید دقیقاً مشخص شوند تا نقشه طراحی متناسب با آن‌ ها ایجاد گردد.
علاوه بر این ، طراحی به دقت یک نقشه دقیق و مفصل را ایجاب می‌ کند که در آن جایگاه تمام تجهیزات، اتصالات و سیم‌ کشی‌ ها مشخص باشد. استفاده از نرم‌افزار های طراحی پیشرفته مانند EPLAN نه تنها به تسریع فرآیند طراحی کمک می‌ کند، بلکه به‌ طور مؤثری از اشتباهات احتمالی در مراحل بعدی پیشگیری می‌ نماید.

در این مرحله، مهندسان باید به این نکات توجه کنند:

• ابعاد تابلو برق و فضای مورد نیاز
• انتخاب تجهیزات مطابق با ظرفیت بار
• تعیین مسیرهای سیم‌ کشی و محل قرارگیری ترمینال‌ ها
• تعیین فضاهای خالی مناسب برای دسترسی به تجهیزات برای تعمیرات آینده
• توجه به تهویه مناسب برای جلوگیری از گرم شدن بیش از حد تجهیزات
• در نظر گرفتن فاکتور های صوتی و لرزشی در محیط های صنعتی

برای آشنایی بیشتر با طراحی تابلو برق، مطالعه این مقاله را پیشنهاد می‌ کنیم.

2 .  نصب و اتصال تجهیزات تابلو برق

پس از طراحی ، مراحل نصب تجهیزات داخلی تابلو برق آغاز می‌ شود . این تجهیزات شامل کنتاکتورها ، فیوزها ، رله‌ها ،  plc ، drive ،  ترمینال‌ها و ریل‌های DIN است که باید طبق نقشه طراحی نصب شوند  .  نصب به صورت  صحیح و استاندارد تجهیزات در تابلو برق  ، تاثیر مستقیم بر بهینه سازی عملکرد سیستم برق و تضمین کارایی بلند مدت آن دارد که این فرایند موجب کاهش احتمالی خرابی های سیماتیک و ارتقاء اسمنی و پایداری عملیات الکتریکی میشود .

در این مرحله ، متخصصان باید اطمینان حاصل کنند که هر یک از تجهیزات به درستی در مکان خود قرار می‌گیرند و تمامی اتصالات به‌طور صحیح انجام می‌شود . همچنین ، بررسی و تست تجهیزات در این مرحله برای اطمینان از سلامت عملکرد آن‌ها ضروری است.

نصب تجهیزات به‌ صورت صحیح و مطابق با استانداردهای موجود ، به بهینه ‌سازی عملکرد تابلو برق و افزایش ایمنی سیستم کمک می‌کند .عدم انجام صحیح نصب تجهیزات ممکن است منجر به بروز مشکلات جدی اعم از خرابی و سوختن اجزاء  ، افزایش تلفات انرژی و حتی وقوع حوادث غیر منتظره گردد .

برای اطلاعات بیشتر در زمینه نصب تجهیزات تابلو برق ، مطالعه مقاله مربوطه را به شما توصیه می‌کنیم.

3 .  سیم‌کشی تابلو برق

سیم‌کشی تابلو برق یکی از مراحل بسیار مهم و حیاتی  در مونتاژ تابلو برق است . این مرحله باید با دقت زیادی انجام شود تا از وقوع مشکلات بعدی جلوگیری شود . از کابل‌های با کیفیت و مطابق با استانداردهای جهانی باید استفاده شود تا هم عملکرد سیستم بهینه باشد و هم از خطرات احتمالی جلوگیری شود.

سیم‌ها باید طبق نقشه طراحی و با استفاده از ترمینال‌های مناسب ، به‌درستی به یکدیگر متصل شوند. همچنین، در این مرحله، باید تمامی خطوط ارتباطی و منابع تغذیه با دقت نصب شوند تا کارکرد صحیح تابلو تضمین شود . برای سیم‌کشی، باید از کابل‌هایی با عایق مناسب برای جلوگیری از وقوع اتصالی و نشت برق و یا اتلاف جریان الکتریکی استفاده کرد . انتخاب کابل‌ با جنس و سطح مقطع صحیح از اهمیت زیادی برخوردار است.

نکات مهم در سیم‌کشی تابلو برق :

• انتخاب کابل‌ها و سیم‌ها با ظرفیت مناسب
• استفاده از ترمینال‌های با کیفیت برای جلوگیری از اتصالات ضعیف
• رعایت استانداردهای ایمنی در نصب کابل‌ها
• دسته‌بندی دقیق کابل‌ها برای جلوگیری از تداخل و اختلال در عملکرد
• انتخاب نوع کابل متناسب با شرایط محیطی ( رطوبت ، دما ، آتش سوزی و . . . )
• رعایت فاصله های استاندارد بین کابل ها برای جلوگیری از گرم شدن بیش از حد
• استفاده از کابل های مقاوم در برابر فشار مکانیکی و کشش

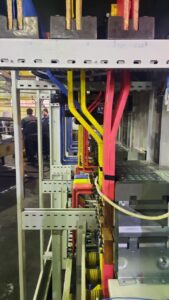

اهمیت و اصول شمش کشی در تابلو برق های صنعتی :

شمش کشی یکی از مراحل حیاتی در مونتاژ تابلو برق صنعتی است که تأثیر مستقیم بر عملکرد صحیح و ایمنی تابلو برق دارد . این فرایند در واقع به نصب و تنظیم شمش‌های فلزی برای اتصال قطعات مختلف تابلو برق اشاره دارد و از اهمیت ویژه‌ای در بهینه‌سازی عملکرد و جلوگیری از خطرات احتمالی برخوردار است .

در این مرحله ، انتخاب مواد مناسب و دقت در نصب شمش‌ها نقش اساسی در انتقال صحیح جریان برق و کاهش اتلاف انرژی دارد . همچنین ، شمش کشی باعث افزایش پایداری و طول عمر سیستم می‌شود . هر گونه اشتباه در این مرحله می‌تواند منجر به اختلالات جدی در عملکرد تابلو برق ، ایجاد اتصالی‌های خطرناک و حتی بروز مشکلات ایمنی مانند آتش‌سوزی شود.

اصول شمش کشی در تابلو برق‌های صنعتی

برای انجام شمش کشی به شکلی درست و ایمن ، رعایت برخی اصول فنی ضروری است :

1. انتخاب شمش مناسب: استفاده از مواد با کیفیت بالا مانند مس یا آلومینیوم برای انتقال بهتر جریان برق
2. طراحی صحیح شبکه شمش کشی : بر اساس نیاز سیستم ، اندازه‌گیری دقیق و رعایت استانداردهای مربوطه
3. اتصال محکم و بدون لغزش: اتصال دقیق و محکم شمش‌ها به قطعات مختلف تابلو برق برای جلوگیری از ایجاد اتصالات ضعیف که ممکن است موجب افزایش دما و خرابی شود
4. مراعات اصول ایمنی: هنگام کار با شمش‌ها، استفاده از ابزارهای ایمن و رعایت نکات ایمنی برای جلوگیری از هرگونه حادثه

لینک پیشنهادی: برای اطلاعات بیشتر در زمینه سیم‌کشی تابلو برق ، مطالعه مقاله مربوطه  را به شما توصیه می‌ کنیم .

4 . عیب‌ یابی و تست تابلو برق

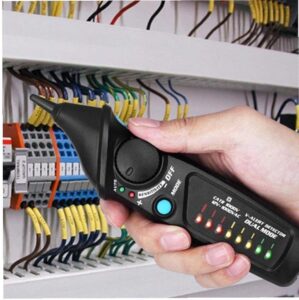

پس از نصب تجهیزات و سیم‌کشی ، تابلو برق باید تحت آزمایش‌های مختلف قرار گیرد . این آزمایش‌ها شامل تست ولتاژ ، تست اتصال زمین ، تست عملکرد رله‌های حفاظتی و تست جریان است . هدف از این آزمایش‌ها ، اطمینان از عملکرد صحیح تابلو برق است .

• تست ولتاژ

این تست به منظور اطمینان از صحت ولتاژ ورودی و خروجی تابلو برق انجام میشود . در این تست ، ولتاژ ورودی و خروجی با مقادیر مشخص مقایسه شده و از تطابق آن با استاندارد ها و مشخصات تجهیزات اطمینان حاصل میشود .

• تست اتصال به زمین

هدف ازین تست بررسی صحیح بودن سیستم ارتینگ ( اتصال به زمین) تابلو برق است . این تست برای جلوگیری خطرات الکتریکی ناشی از نشت جریان الکتریکی و اطمینان از ایمنی فردی در برابر شوک الکتریکی ضروری است .

• تست عملکرد رله های حفاظتی

در این تست ، عملکرد صحیح رله های حفاظتی تابلو برق ارزیابی میشود . رله های حفاظتی برای قطع مدار در صورت بروز مشکلاتی چون اضافه بار ، اتصال کوتاه یا نوسانات ولتاژ استفاده میشود و این تست به بررسی حساسیت و عملکرد آن میپردازد .

• تست جریان

این تست برای اندازه گیری جریان های عبوری  از سیستم و بررسی مطابقت آن با مقادیر طراحی شده صورت میگیرد . هدف این آزمایش اطمینان از عدم بروز جریان بیش از حد و جلوگیری از گرم شدن و آسیب به تجهیزات میباشد .

در این مرحله ، باید تمامی اتصالات چک شود و هرگونه نقص یا ایرادی که ممکن است باعث اختلال در عملکرد تابلو برق شود ، برطرف گردد . این تست‌ها شامل شبیه ‌سازی شرایط مختلف عملیاتی ، شبیه‌ سازی شرایط اضطراری و بررسی عملکرد سیستم‌های حفاظتی است . همچنین ، در این مرحله باید به بررسی دما و جریان‌های مختلف تابلو پرداخت تا از نشت برق یا مشکلات گرمایی جلوگیری شود .

علاوه بر تست‌های ابتدایی ، در این مرحله عیب‌یابی و تست تابلو برق می‌تواند به شناسایی مشکلات ریشه‌ای سیستم کمک کند که ممکن است در مراحل بعدی به مشکلات جدی‌تر تبدیل شوند .

نکات ایمنی مونتاژ تابلو برق

یکی از مهم‌ترین جنبه‌ها در مونتاژ تابلو برق ، رعایت نکات ایمنی مونتاژ تابلو برق است . ایمنی در فرآیند نصب تابلو برق به معنای محافظت از افراد و جلوگیری از بروز حوادث احتمالی است . رعایت این نکات ایمنی ، از وقوع حوادث جدی جلوگیری کرده و اطمینان از سلامت افراد و تجهیزات فراهم می‌کند .

• استفاده از تجهیزات ایمنی :  هنگام کار با تابلو برق، باید از دستکش عایق، عینک ایمنی و لباس‌های مناسب استفاده کرد.
• رعایت استانداردهای ایمنی:  طبق استانداردهای  IEC  و   NEMA، تمامی مراحل نصب و مونتاژ تابلو برق باید انجام شوند تا از خطرات احتمالی جلوگیری شود .
• آزمون سیستم‌های حفاظتی:  سیستم‌های حفاظتی مانند فیوزها و رله‌های حفاظتی باید به‌درستی نصب و تست شوند تا در مواقع بروز خطا ، سیستم برق به‌درستی عمل کند.

• نقش موثر شرکت تیواکو در تامین تجهیزات ایمنی برای کار با تابلو

شرکت تیواکو به عنوان یکی از پیشگامان در صنعت تامین تجهیزات ایمنی ، نقش حیاتی در ارتقای سطح ایمنی و حفاظت پرسنل در هنگام کار با تابلو های برق ایفا میکند . این شرکت با ارائه ی محصولات با کیفیت استاندارد های بین المللی  ، به طور مستمر در جهت پیشگیری از حوادث احتمالی و ایجاد محیطی ایمن برای تکنسین ها و اپراتور ها در پروژه های مختلف فعالیت میکند .

استانداردهای مونتاژ تابلو برق صنعتی

استانداردهای مونتاژ تابلو برق صنعتی برای مونتاژ تابلو برق به‌منظور اطمینان از ایمنی ، کارایی و عملکرد صحیح تابلوها طراحی شده‌اند. این استانداردها شامل دستورالعمل‌های مربوط به نصب، سیم‌کشی ، تست و بررسی عملکرد تجهیزات هستند . برخی از مهم‌ترین استانداردهای بین‌المللی شامل استانداردهای IEC (کمیسیون بین‌المللی الکتروتکنیکی) و NEMA (اتحادیه تولیدکنندگان تجهیزات الکتریکی و الکترونیکی آمریکا) است.

رعایت این استانداردها تضمین می‌کند که تابلو برق به ‌طور ایمن و با کارایی بالا عمل کند و از وقوع مشکلات یا حوادث جلوگیری شود . از آنجا که استانداردهای مونتاژ تابلو برق صنعتی نه تنها بر روی ایمنی بلکه بر روی بهره‌وری انرژی و جلوگیری از خطرات ناشی از خرابی سیستم‌های الکتریکی نیز متمرکز هستند ، برای هر پروژه مونتاژ تابلو برق باید این استانداردها مورد توجه قرار گیرد .

لینک پیشنهادی : برای آگاهی از استانداردهای مونتاژ تابلو برق صنعتی ، این صفحه را بررسی کنید .

تجهیزات تابلو برق صنعتی :  انتخاب و نصب

انتخاب و نصب تجهیزات مناسب برای تابلو برق ، بخش دیگری از فرآیند مونتاژ تابلو برق است که باید با دقت و توجه به جزئیات انجام شود. تجهیزات تابلو برق شامل کنتاکتورها ، کلیدها ، رله‌ها ، ترمینال‌ها ، فیوزها و بسیاری دیگر از ابزارهای الکتریکی است که در کنار یکدیگر عمل می‌کنند. این تجهیزات باید به‌گونه‌ای انتخاب شوند که با نیازهای الکتریکی سیستم سازگار بوده و از بروز مشکلات مختلف در طول عمر تابلو جلوگیری کنند .

در این مرحله از مونتاژ تابلو برق ، لازم است که تمامی تجهیزات به‌درستی نصب شوند و از نظر فنی مطابق با نیازهای طراحی سیستم باشند . همچنین باید تمامی تجهیزات مورد استفاده، مطابق با استانداردهای کیفیت بین‌المللی و ایمنی مورد تایید قرار گیرند .

از همین رو شرکت تیواکو با تخصص و تجربه ای که در زمینه تامین و نصب تجهیزات اتوماسیون صنعتی دارد به عنوان یکی از شرکت های پیشرو در این حوزه شناخته میشود . انتخاب صحیح تجهیزات و نصب دقیق تابلو های برق از اهمیت بالایی برخوردار است  ، زیرا هرگونه اشتباه در این زمینه میتواند منجر به مشکلات جدی ایمنی و عملکرد سیستم های الکتریکی شود . تیواکو با ارائه محصولات باکیفیت و مطابق با استاندارد های جهانی  ، به مشتریان خود کمک میکند تا بهترین انتخاب را در این زمینه داشته باشند  و عملیات نصب را به درستی انجام دهند .

در نهایت ، فرآیند مونتاژ تابلو برق ، از طراحی تا نصب و تست ، نیاز به دقت و رعایت استانداردهای ایمنی و صنعتی دارد تا عملکرد بهینه سیستم‌ های الکتریکی تضمین شود . رعایت این مراحل نه تنها به افزایش بهره‌وری و کاهش خطاها کمک می‌کند ، بلکه می‌تواند از خطرات احتمالی جلوگیری کرده و عمر مفید تجهیزات را افزایش دهد . شرکت تیواکو با ارائه محصولات باکیفیت و رعایت تمامی استاندارد های بین‌المللی ، به عنوان یک شریک مطمئن در زمینه تأمین تجهیزات و سیستم‌های اتوماسیون صنعتی شناخته می‌شود و با تضمین ایمنی و کیفیت ، به تکمیل و پشتیبانی پروژه‌های بزرگ کمک می‌کند .
